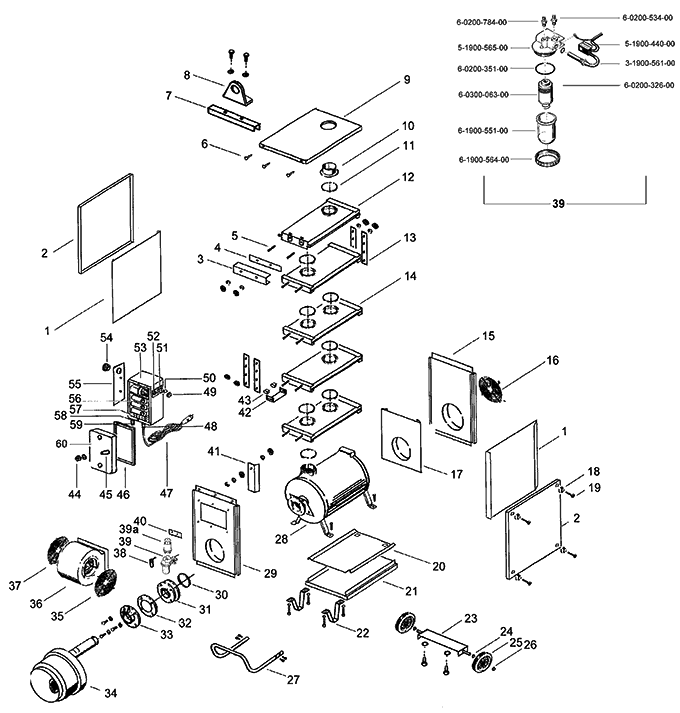

| 1 |
Защитный экран |
002901 |
| 2 |
Боковая панель |
002900 |
| 3 |
Крышка теплообменника |
002913 |
| 4 |
Уплотнение теплообменника |
012770 |
| 5 |
Резьбовой вывод |
004345 |
| 6 |
Самоблокирующийся винт |
003539 |
| 7 |
Держатель кольца |
001312 |
| 8 |
Выступ подвески |
002814 |
| 9 |
Кожух |
001311 |
| 10 |
Разъем дымохода |
002919 |
| 11 |
Зажимное кольцо |
001314 |
| 12 |
Выходной элемент |
001316 |
| 13 |
Прокладка теплообменника |
002918 |
| 14 |
Элемент теплообменника |
001315 |
| 15 |
Панель выхода воздуха |
001310 |
| 16 |
Защитная решетка |
012574 |
| 17 |
Защитный экран |
002819 |
| 18 |
Конусное резьбовое соединение |
003662 |
| 19 |
Винт |
003674 |
| 20 |
Защитный экран |
002468 |
| 21 |
Монтажная пластина |
001306 |
| 22 |
Ножки |
002417 |
| 23 |
Ось колеса |
001571 |
| 24 |
Шайба |
003519 |
| 25 |
Колесо |
027186 |
| 26 |
Быстрозажимной фиксатор |
003764 |
| 27 |
Ручка |
002469 |
| 28 |
Камера сгорания |
001313 |
| 29 |
Панель воздуховода |
001308 |
| 30 |
Зажимное кольцо |
001314 |
| 31 |
Кронштейн горелки Kroll |
001082 |
| 32 |
Прокладка |
005508 |
| 33 |
Фланец горелки Kroll |
006236 |
| 34 |
Горелка Kroll |
012809 |
| 35 |
Защитная решетка правая |
|
| 36 |
Вентилятор осевой |
005738 |
| 37 |
Защитная решетка левая |
005334 |
| 38 |
Конденсатор |
006325 |
| 39 |
Фильтр с подогревом масла |
000783 |
| 40 |
Изоляционные пластины |
011765 |
| 41 |
Брызговик |
002872 |
| 42 |
Держатель датчика |
002854 |
| 43 |
Зажим |
012711 |
| 44 |
Защитная крышка |
006607 |
| 45 |
Кнопка сброса перегрева термостата |
001283 |
| 46 |
Прокладка |
012545 |
| 47 |
Шнур питания с вилкой |
006450 |
| 48 |
Конусное резьбовое соединение |
006526 |
| 49 |
Защитная крышка |
006465 |
| 50 |
Подключение |
006511 |
| 51 |
Монтажное подключение |
006510 |
| 52 |
Переключатель |
006740 |
| 53 |
Блок управления |
001284-01 |
| 54 |
Скрученный патрубок |
006669 |
| 55 |
Изоляционные пластины |
012546 |
| 56 |
Термостат теплого воздуха |
006120 |
| 57 |
Контактная гребёнка |
012548 |
| 58 |
Блокировочный уголок |
006416 |
| 59 |
Конусное резьбовое соединение |
006522 |
| 60 |
Кожух блока управления |
002836 |
|
Без чертежа |
|
|
Топливопровод |
022647 |
|
|
000889 |
