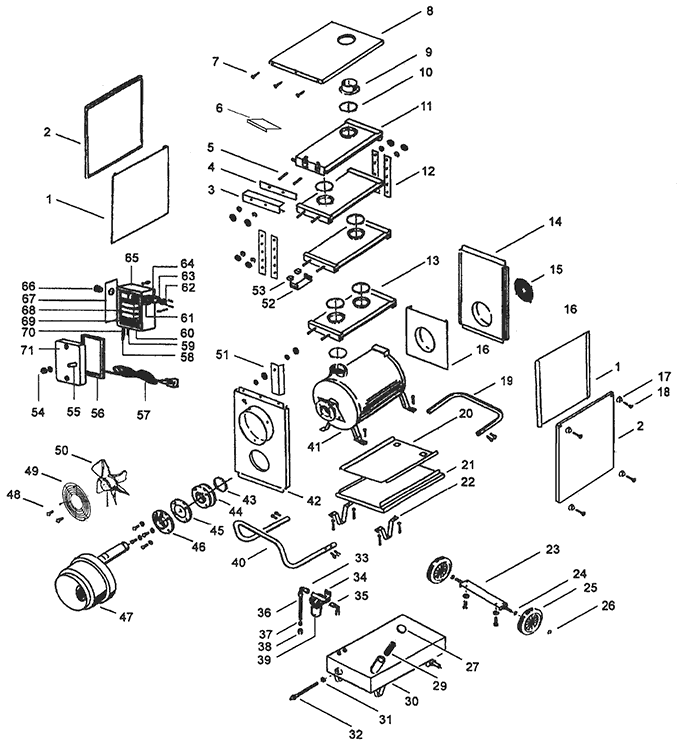

Запасные части
Kroll M 25
| 1 |
Защитный экран |
002297 |
| 2 |
Боковая панель |
002296 |
| 3 |
Крышка теплообменника |
002848 |
| 4 |
Уплотнение теплообменника |
012779 |
| 5 |
Резьбовой вывод |
004345 |
| 6 |
Воздуховод |
002834 |
| 7 |
Самоблокирующийся винт |
003539 |
| 8 |
Кожух |
001077 |
| 9 |
Разъем дымохода |
002853 |
| 10 |
Зажимные кольца |
001287 |
| 11 |
Выходной элемент |
001289 |
| 12 |
Прокладка теплообменника |
002851 |
| 13 |
Входной элемент теплообменника |
001288 |
| 14 |
Панель выхода воздуха |
001076 |
| 15 |
Защитная решетка |
012544 |
| 16 |
Защитный экран |
002295 |
| 17 |
Конусное резьбовое соединение |
003662 |
| 18 |
Винт |
003674 |
| 19 |
Ручка |
002292 |
| 20 |
Защитный экран |
002290 |
| 21 |
Монтажная пластина |
001073 |
| 22 |
Ножки |
002309 |
| 23 |
Ось колеса |
001556 |
| 24 |
Шайба |
003519 |
| 25 |
Колесо |
037349 |
| 26 |
Быстрозажимной фиксатор |
003764 |
| 27 |
Крышка бака |
005620 |
| 29 |
Фильтр бака |
005677 |
| 30 |
Бак |
000769-01 |
| 31 |
Прокладка |
012778 |
| 32 |
Картридж нагревателя |
001286 |
| 33 |
Угловое резьбовое соединение |
003807 |
| 34 |
Крепежный уголок |
000377 |
| 35 |
Угловой патрубок "папа" |
003806 |
| 36 |
Всасывающая труба |
002305 |
| 37 |
Врезное кольцо |
003393 |
| 38 |
Винтовая крышка |
0034C7 |
| 39 |
Масляный фильтр |
005883 |
| 40 |
Ручка |
002291 |
| 41 |
Камера сгорания |
001285 |
| 42 |
Панель воздуховода |
001074 |
| 43 |
Зажимное кольцо |
001314 |
| 44 |
Кронштейн горелки Kroll |
001082 |
| 45 |
Прокладка |
005892 |
| 46 |
Фланец горелки Kroll |
006237 |
| 47 |
Горелка Kroll |
0128C3 |
| 48 |
Самоблокирующий винт |
003562 |
| 49 |
Защитная решетка |
012543 |
| 50 |
Вентилятор осевой |
005639 |
| 51 |
Брызговик |
002872 |
| 52 |
Держатель датчика |
002854 |
| 53 |
Зажим |
012711 |
| 54 |
Защитная крышка |
006607 |
| 55 |
Кнопка сброса перегрева термостата |
001283 |
| 56 |
Прокладка |
012545 |
| 57 |
Шнур питания с вилкой |
006450 |
| 58 |
Скрепление болтами |
023158 |
| 5S |
Скрепление болтами |
023209 |
| 6C |
Конденсатор |
005398 |
| 61 |
Переключатель |
006740 |
| 62 |
Защитная крышка |
006465 |
| 63 |
Подключение |
006511 |
| 64 |
Монтажное подключение |
006510 |
| 65 |
Блок управления |
001284-01 |
| 66 |
Скрученный патрубок |
035324 |
| 67 |
Изоляционные пластины |
012546 |
| 68 |
Термостат теплого воздуха |
006120 |
| 69 |
Контактная гребёнка |
012548 |
| 7C |
Блокировочный уголок |
023208 |
| 71 |
Кожух блока управления |
002836 |
|
Топливопровод |
022647 |
|
