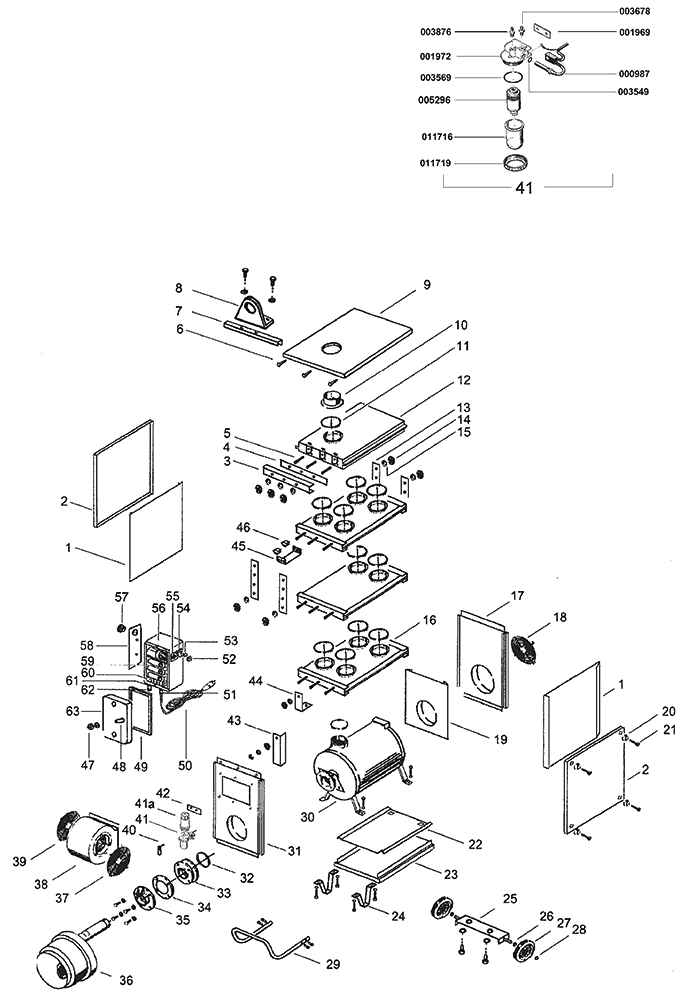

| 1 |
Защитный экран |
002781 |
| 2 |
Боковая панель |
002780 |
| 3 |
Крышка теплообменника |
002792 |
| 4 |
Уплотнение теплообменника |
012770 |
| 5 |
Резьбовой вывод |
004345 |
| 6 |
Самоблокирующийся винт |
003539 |
| 7 |
Jacking holder |
001267 |
| 8 |
Выступ подвески |
002814 |
| 9 |
Кожух |
001266 |
| 10 |
Разъем дымохода |
002919 |
| 11 |
Зажимное кольцо |
001314 |
| 12 |
Элемент теплообменника вход/выход |
001269 |
| 13 |
Прокладка теплообменника |
002795 |
| 14 |
Гайка |
003504 |
| 15 |
Шайба |
003548 |
| 16 |
Элемент теплообменника |
001270 |
| 17 |
Панель выхода воздуха |
001265 |
| 18 |
Защитная решетка |
012526 |
| 19 |
Защитный экран |
002199 |
| 20 |
Конусное резьбовое соединение |
003662 |
| 21 |
Винт |
003674 |
| 22 |
Защитный экран |
002192 |
| 23 |
Монтажная пластина |
001049 |
| 24 |
Ножки |
002272 |
| 25 |
Ось колеса |
001548-01 |
| 26 |
Шайба |
003519 |
| 27 |
Колесо |
027187 |
| 28 |
Быстрозажимной фиксатор |
003764 |
| 29 |
Ручка |
002193 |
| 30 |
Камера сгорания |
001268 |
| 31 |
Панель воздуховода |
001263 |
| 32 |
Зажимное кольцо |
001314 |
| 33 |
Кронштейн горелки Kroll |
001054 |
| 34 |
Прокладка |
005508 |
| 35 |
Фланец горелки Kroll |
006236 |
| 36 |
Горелка Kroll |
012795 |
| 37 |
Защитная решетка правая |
021594 |
| 38 |
Вентилятор осевой |
005783 |
| 39 |
Защитная решетка левая |
021593 |
| 40 |
Конденсатор |
005354 |
| 41 |
Фильтр с подогревом масла |
000783 |
| 41a |
Топливоотсос |
024617 |
| 42 |
Изоляционные пластины |
011717 |
| 43 |
Брызговик |
002872 |
| 44 |
Пространство для теплообменника |
002793 |
| 45 |
Держатель датчика |
002854 |
| 46 |
Зажим |
012711 |
| 47 |
Защитная крышка |
006607 |
| 48 |
Кнопка сброса перегрева термостата |
001283 |
| 49 |
Прокладка |
012545 |
| 50 |
Шнур питания с вилкой |
006450 |
| 51 |
Скрепление болтами |
023209 |
| 52 |
Защитная крышка |
006465 |
| 53 |
Подключение |
006511 |
| 54 |
Монтажное подключение |
006510 |
| 55 |
Переключатель |
006740 |
| 56 |
Блок управления |
001284-01 |
| 57 |
Скрученный патрубок |
035324 |
| 58 |
Изоляционные пластины |
012546 |
| 59 |
Термостат теплого воздуха |
006120 |
| 60 |
Контактная гребёнка |
012548 |
| 61 |
Скрепление болтами |
023158 |
| 62 |
Блокировочный уголок |
023208 |
| 63 |
Кожух блока управления |
002836 |
|
Без чертежа |
|
|
Топливопровод |
022647 |
|
Крепеж гильзы фильтра |
000889 |
