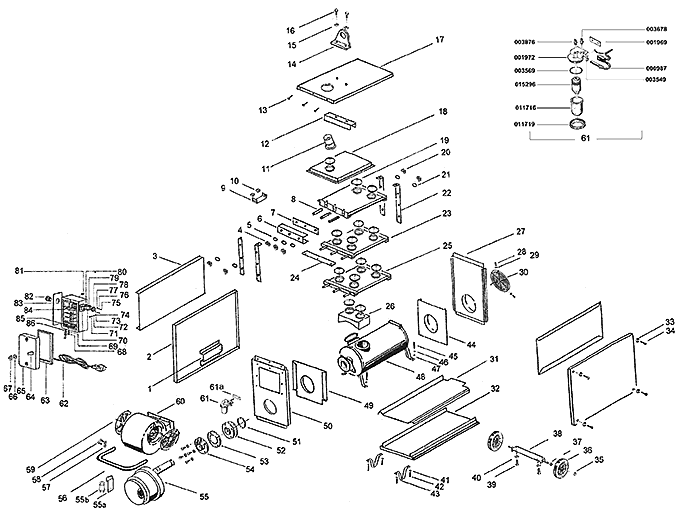

| 1 |
Брызговик |
002260 |
| 2 |
Боковая панель |
002801 |
| 3 |
Защитный экран |
002259 |
| 4 |
Гайка |
003504 |
| 5 |
Шайба |
003548 |
| 6 |
Крышка теплообменника |
002792 |
| 7 |
Уплотнение теплообменника |
012770 |
| 8 |
Резьбовой вывод |
004345 |
| 9 |
Держатель датчика |
002854 |
| 10 |
Зажим |
012711 |
| 11 |
Разъем дымохода |
001641 |
| 12 |
Держатель кольца |
001276 |
| 13 |
Самоблокирующийся винт |
003539 |
| 14 |
Выступ подвески |
002814 |
| 15 |
Шайба пружинного фиксатора |
003456 |
| 16 |
Винт |
003619 |
| 17 |
Кожух |
001271 |
| 18 |
Выпускной элемент теплообменника |
001646 |
| 19 |
Зажимные кольца |
001314 |
| 20 |
Гайка |
003504 |
| 21 |
Шайба |
003548 |
| 22 |
Прокладка теплообменника |
002805 |
| 23 |
Элемент теплообменника |
001278 |
| 24 |
Воздуховод |
002802 |
| 25 |
Элемент теплообменника |
001277 |
| 26 |
Приемная камера |
001645 |
| 27 |
Панель выхода воздуха |
001071 |
| 28 |
Винт |
003537 |
| 29 |
Шайба |
003548 |
| 30 |
Защитная решетка |
001256 |
| 31 |
Защитный экран |
002253 |
| 32 |
Монтажная пластина |
001609 |
| 33 |
Конусное резьбовое соединение |
003662 |
| 34 |
Винт |
003674 |
| 35 |
Быстрозажимной фиксатор |
003764 |
| 36 |
Колесо |
005500 |
| 37 |
Шайба |
003519 |
| 38 |
Ось колеса |
001643 |
| 39 |
Винт |
003619 |
| 40 |
Шайба пружинного фиксатора |
003456 |
| 41 |
Шайба пружинного фиксатора |
003456 |
| 42 |
Винт |
003477 |
| 43 |
Ножки |
002816 |
| 44 |
Защитный экран |
002257 |
| 45 |
Самоблокирующийся винт |
003559 |
| 46 |
Шайба |
003448 |
| 47 |
Шайба пружинного фиксатора |
003456 |
| 48 |
Камера сгорания |
001640 |
| 49 |
Защитный экран |
002809 |
| 50 |
Панель воздуховода |
001070 |
| 51 |
Зажимное кольцо |
001020 |
| 52 |
Кронштейн горелки Kroll |
001054 |
| 53 |
Прокладка |
005852 |
| 54 |
Фланец горелки Kroll |
006236 |
| 55 |
Горелка Kroll |
026691 |
| 55a |
Держатель топливоотсоса |
035325 |
| 55 b |
Топливоотсос |
026417 |
| 56 |
Ручка |
002254 |
| 57 |
Шайба пружинного фиксатора |
003456 |
| 58 |
Винт |
003477 |
| 59 |
Защитная решетка |
005916 |
| 60 |
Вентилятор радиальный |
005913 |
| 61 |
Масляный фильтр |
000783 |
| 61a |
Изоляционные пластины |
011717 |
| 62 |
Шнур питания с вилкой |
006450 |
| 63 |
Прокладка |
012545 |
| 64 |
Кнопка сброса перегрева термостата |
006214 |
| 65 |
Кожух блока управления |
002836 |
| 66 |
Шайба |
003449 |
| 67 |
Защитная крышка |
006607 |
| 68 |
Скрепление болтами |
023158 |
| 69 |
Блокировочный уголок |
023208 |
| 70 |
Переключатель |
006740 |
| 71 |
Винт |
003439 |
| 72 |
Шайба пружинного фиксатора |
003453 |
| 73 |
Гайка |
003501 |
| 74 |
Винт |
003432 |
| 75 |
Шайба пружинного фиксатора |
003452 |
| 76 |
Гайка |
003500 |
| 77 |
Защитная крышка |
006465 |
| 78 |
Подключение |
006511 |
| 79 |
Монтажное подключение |
006510 |
| 80 |
Блок управления |
001284-01 |
| 81 |
Блокировочный уголок |
023208 |
| 82 |
Скрученный патрубок |
035324 |
| 83 |
Изоляционные пластины |
012546 |
| 84 |
Термостат теплого воздуха |
006120 |
| 85 |
Контактная гребёнка |
012548 |
| 86 |
Блокировочный уголок |
023209 |
|
Без чертежа |
|
|
Крепеж гильзы фильтра |
000889 |
|
Маслостойкий кабель (Горелка Kroll) |
012540 |
