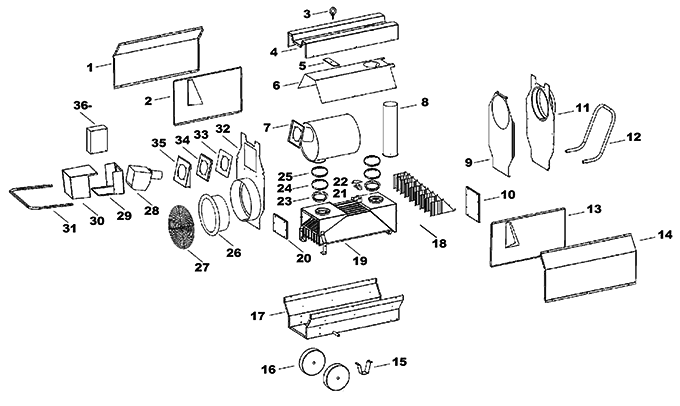

| 1 |
Боковая панель левая |
026380 |
| 2 |
Защитный экран левый |
026389 |
| 3 |
Рым-болт |
004279 |
| 4 |
Кожух |
026381 |
| 5 |
Держатель кольца |
026385 |
| 6 |
Защитный экран верхний |
026390 |
| 7 |
Камера сгорания |
026151 |
| 8 |
Разъем дымохода |
026155 |
| 9 |
Защитный экран |
026391 |
| 10 |
Крышка для чистки |
023366 |
|
Прокладка |
005256 |
| 11 |
Панель выхода воздуха |
026383 |
| 12 |
Ручка |
027475 |
| 13 |
Защитный экран правый |
026388 |
| 14 |
Боковая панель правая |
026379 |
| 15 |
Опорный кронштейн |
002417 |
| 16 |
Колесо |
027187 |
| 17 |
Основание |
026378 |
| 18 |
Турбулизатор |
027231 |
| 19 |
Теплообменник |
026153 |
| 20 |
Крышка для чистки |
027262 |
|
Прокладка |
005256 |
| 21 |
Держатель датчика |
027424 |
| 22 |
Кожух для датчика |
035736 |
| 21 |
Центровка |
001773 |
| 22 |
Прокладка |
011563 |
| 23 |
Зажимное кольцо |
001314 |
| 24 |
Воздухозаборник |
027368 |
| 25 |
Вентилятор осевой с защитной решеткой |
026700 |
|
Конденсатор 14 mF/400V |
027545 |
| 26 |
Горелка Kroll |
026686 |
| 27 |
Монтажная пластина |
026393 |
| 28 |
Горелка Kroll верхняя |
026394 |
| 29 |
Защитная решетка |
027474 |
| 30 |
Панель воздуховода |
026382 |
| 31 |
Изоляция |
027004 |
| 32 |
Контрфланец камеры сгорания |
026386 |
| 33 |
Мембрана |
026387 |
| 34 |
Блок управления |
027389 |
| 34a |
Гнездо |
006510 |
|
Подключение |
006511 |
|
Защитная крышка для гнезда |
006465 |
| 34b |
Красная сигнальная лампа |
006501 |
| 34c |
Переключатель |
006740 |
| 34d |
Крепление кабеля |
023158 |
| 34e |
Блокировочный уголок |
023208 |
| 34f |
Термостат перегрева |
028659 |
| 34g |
Регулятор температуры |
026705 |
| 33h |
Блок управления |
027185 |
| 34i |
Термостат перегрева |
026704 |
| 34k |
Контактная гребёнка серая |
025452 |
| 34l |
Контактная гребёнка синяя |
025451 |
| 34m |
Контактная гребёнка зеленая/желтая |
025453 |
| 34n |
Крепление кабеля |
022993 |
| 34o |
Блокировочный уголок |
023209 |
| 34p |
Кабель горелки Kroll |
027614 |
| 34r |
Шнур питания с вилкой |
006450 |
| 34s |
Конденсатор 14 mF/400V |
027545 |
| Прокладка фланца |
029334 |
