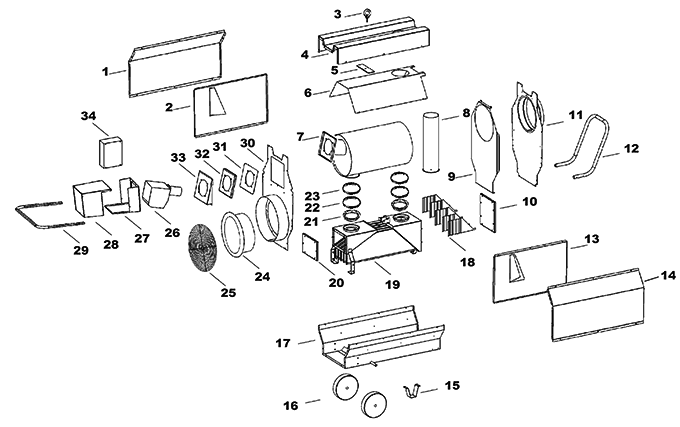

| 1 |
Боковая панель левая |
027241 |
| 2 |
Защитный экран левый |
027240 |
| 3 |
Рым-болт |
004279 |
| 4 |
Кожух |
027237 |
| 5 |
Держатель кольца |
026385 |
| 6 |
Защитный экран верхний |
027238 |
| 7 |
Камера сгорания |
027215 |
| 8 |
Разъем дымохода |
027218 |
| 9 |
Защитный экран |
027211 |
| 10 |
Крышка для чистки |
027230 |
|
Прокладка |
005256 |
| 11 |
Панель выхода воздуха |
027209 |
| 12 |
Ручка |
027566 |
| 13 |
Защитный экран правый |
027239 |
| 14 |
Боковая панель правая |
027242 |
| 15 |
Опорный кронштейн |
027232 |
| 16 |
Колесо |
027186 |
| 17 |
Основание |
027233 |
| 18 |
Турбулизатор |
027231 |
| 19 |
Теплообменник |
027220 |
| 20 |
Крышка для чистки |
027230 |
|
Прокладка |
005256 |
| 21 |
Центровка |
027213 |
| 22 |
Прокладка |
012834 |
| 23 |
Зажимное кольцо |
001305 |
| 24 |
Воздухозаборник |
027365 |
| 25 |
Вентилятор осевой с защитной решеткой |
026698 |
| 26 |
Горелка Kroll |
026686 |
| 27 |
Монтажная пластина |
027387 |
| 28 |
Горелка Kroll верхняя |
027388 |
| 29 |
Защитная решетка |
027570 |
| 30 |
Панель воздуховода |
027243 |
| 31 |
Изоляция |
027004 |
| 32 |
Контрфланец камеры сгорания |
026386 |
| 33 |
Мембрана |
026387 |
| 34 |
Блок управления |
027389 |
| 34a |
Гнездо |
006510 |
| 34b |
Подключение |
006511 |
| 34c |
Защитная крышка для гнезда |
006465 |
| 34d |
Красная сигнальная лампа |
006501 |
| 34e |
Переключатель |
028251 |
| 34f |
Крепление кабеля |
023158 |
| 34g |
Блокировочный уголок |
023208 |
| 34h |
Термостат перегрева |
028659 |
| 34i |
Регулятор температуры |
026705 |
| 34k |
Блок управления |
027185 |
| 34l |
Термостат перегрева |
026704 |
| 34m |
Контактная гребёнка серая |
025452 |
| 34n |
Контактная гребёнка синяя |
025451 |
| 34o |
Контактная гребёнка зеленая/желтая |
025453 |
| 34p |
Крепление кабеля 3x |
022993 |
| 34r |
Блокировочный уголок 3x |
023209 |
| 34s |
Кабель горелки Kroll |
027614 |
| 34t |
Шнур питания с вилкой |
006450 |
| 34u |
Конденсатор 5mF |
005398 |
| Прокладка фланца |
029334 |
