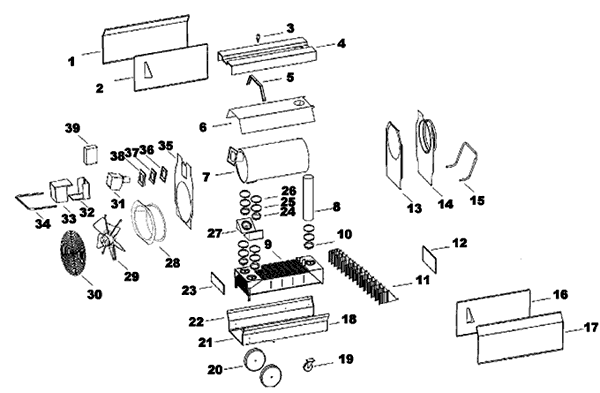

| 1 |
Боковая панель левая |
027335 |
| 2 |
Защитный экран левый |
027334 |
| 3 |
Рым-болт |
004279 |
| 4 |
Кожух |
027601 |
| 5 |
Держатель кольца |
027600 |
| 6 |
Защитный экран |
027602 |
| 7 |
Камера сгорания |
027315 |
| 8 |
Разъем дымохода |
027319 |
| 9 |
Теплообменник |
027589 |
| 10 |
Центровка |
002324 |
| 11 |
Турбулизатор |
027264 |
| 12 |
Крышка для чистки |
027587 |
|
Прокладка |
005256 |
| 13 |
Защитный экран |
027585 |
| 14 |
Панель выхода воздуха |
027583 |
| 15 |
Ручка |
027178 |
| 16 |
Защитный экран правый |
027333 |
| 17 |
Боковая панель правая |
027336 |
| 18 |
Боковая панель нижняя правая |
027393 |
| 19 |
Ведущий шкив |
027189 |
| 20 |
Колесо |
005500 |
| 21 |
Основание |
027594 |
| 22 |
Боковая панель нижняя левая |
027392 |
| 23 |
Крышка для чистки |
027588 |
|
Прокладка |
005256 |
| 24 |
Центровка |
001773 |
| 25 |
Прокладка |
011563 |
| 26 |
Зажимное кольцо |
001314 |
| 27 |
Промежуточная камера |
027376 |
| 28 |
Раструб |
027915 |
| 29 |
Вентилятор осевой |
026703 |
| 30 |
Защитная решетка |
027350 |
| 31 |
Горелка Kroll |
026691 |
| 32 |
Монтажная пластина |
027603 |
| 33 |
Горелка Kroll верхняя |
027580 |
| 34 |
Защитная решетка |
027184 |
| 35 |
Панель воздуховода |
027604 |
| 36 |
Изоляция |
027204 |
| 37 |
Контрфланец камеры сгорания |
026386 |
| 38 |
Мембрана |
026387 |
| 39 |
Блок управления |
027605 |
| 39a |
Гнездо |
006510 |
| 39b |
Подключение |
006511 |
| 39c |
Защитная крышка для гнезда |
006465 |
| 39d |
Красная сигнальная лампа |
006501 |
| 39e |
Переключатель |
028251 |
| 39f |
Крепление кабеля |
023158 |
| 39g |
Блокировочный уголок |
023208 |
| 39h |
Регулятор температуры |
026705 |
| 39i |
Термостат перегрева |
028659 |
| 39k |
Блок управления |
027564 |
| 39l |
Термостат перегрева |
026704 |
| 39m |
Контактная гребёнка зеленая/желтая |
025453 |
| 39n |
Контактная гребёнка синяя |
025451 |
| 39o |
Миниатюрный предохранитель |
006723 |
|
Держатель предохранителя |
027561 |
| 39p |
Контактная гребёнка серая |
025452 |
| 39r |
Крепление кабеля 3x |
022993 |
| 39s |
Блокировочный уголок 3x |
023209 |
| 39t |
Кабель горелки Kroll |
027614 |
| 39u |
Вилка CEE |
006909 |
| 39v |
Пускатель |
023371 |
| 39w |
Реле защиты мотора |
027556 |
