Запасные части
|

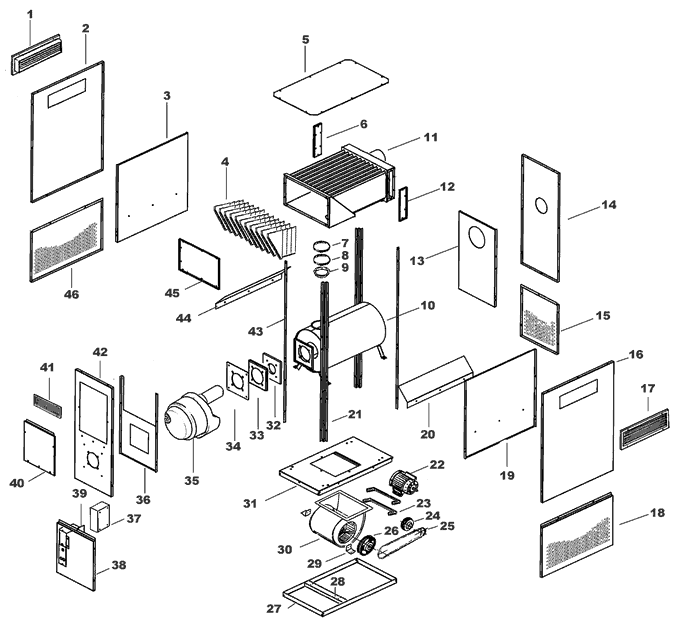

Запасные части | 95 S | 110 S | |
---|---|---|---|
1 | Заслонка на выходе воздуха | 025217 | 027866 |
2 | Боковая панель | 030835 | 028909 |
3 | Защитный экран боковой панели | 028913 | 028913 |
4 | Турбулятор | 029228 | 029228 |
5 | Кожух | 028911 | 028911 |
6 | Грязезащитная крышка | 027853 | 027853 |
Перемычка | 005256 | 005256 | |
7 | Зажимное кольцо | 001314 | 001314 |
8 | Центрирующее кольцо | 001773 | 001773 |
9 | Перемычка | 011563 | 011563 |
10 | Камера сгорания | 028835 | 028835 |
11 | Теплообменник | 028840 | 028840 |
12 | Грязезащитная крышка | 027853 | 027853 |
Перемычка | 005256 | 005256 | |
13 | Защитный экран | 028915 | 028915 |
14 | Задняя панель | 030837 | 028910 |
15 | Рециркуляционная панель | 028905 | 028905 |
16 | Боковая панель | 030835 | 028909 |
17 | Заслонка на выходе воздуха | 025217 | 027866 |
18 | Рециркуляционная панель | 028902 | 028902 |
19 | Защитный экран боковой панели | 028913 | 028913 |
20 | Воздуховод | 028914 | 028914 |
21 | Опора | 030825 | 028898 |
22 | Мотор | 006019 | 006019 |
23 | Держатель для двигателя | 004197 | 004197 |
24 | Ременный шкив | 029682 | 031348 |
25 | Ремень | 005673 | 005673 |
26 | Ременный шкив | 029683 | 029683 |
27 | Низ плиты | 028900 | 028900 |
28 | Перекладина | 029915 | 029915 |
29 | Питающий вентилятор | 029914 | 029914 |
30 | Радиальный вентилятор | 005690 | 005690 |
31 | Промежуточное дно | 028906 | 028906 |
32 | Изоляция | 027004 | 027004 |
33 | Контрфланец камеры сгорания | 026386 | 026386 |
34 | Диск горелки Kroll | 028593 | 028593 |
35 | Горелка Kroll | 006224 | 006224 |
36 | Защитный экран | 028912 | 028912 |
37 | Панель управления | 035265 | 035265 |
38 | Нижняя передняя панель | 028901 | 028901 |
39 | Крепление к стене блока управления | 028541 | 028541 |
40 | Кожух | 028908 | 028908 |
41 | Заслонка на выходе воздуха | 005498 | 027866 |
42 | Передняя панель | 030833 | 028907 |
43 | Опора | 030825 | 028898 |
44 | Воздуховод | 028914 | 028914 |
45 | Грязезащитная крышка | 026814 | 026814 |
Перемычка | 005256 | 005256 | |
46 | Рециркуляционная панель | 028902 | 028902 |

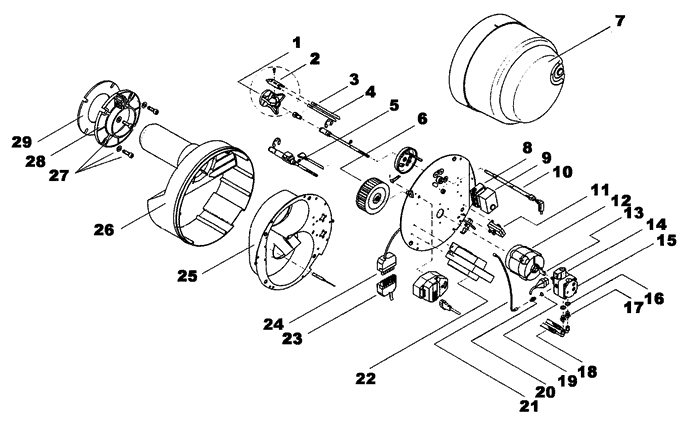

25S - 55S | 70 S | ||
---|---|---|---|
1 | Кольцо поджига с двойным электродом | 006092 | 005364 |
2 | Двойной электрод | 005904 | 005905 |
3 | Форсунка | по запросу | по запросу |
4 | Кабель розжига | 022369 | 028699 |
5 | Соединение форсунки | 022371 | 028700 |
6 | 7-и контактная вилка | 022373 | 006605 |
7 | 7-и контактное гнездо | 022374 | 006623 |
8 | Нижняя чать блока управления | 006868 | 006868 |
9 | Панель управления | 006942 | 028697 |
10 | Фотоэлектрические ячейки | 005891 | 005933 |
11 | Муфта для двигателя | 005896 | 005896 |
12 | Соленоидный клапан | 005897 | 005897 |
13 | Насос | 006094 | 006094 |
14 | Уплотнения шлангов | 004314 | 006020 |
15 | Патрубок | 022377 | 022377 |
16 | Труба для жидкого топлива 600 мм | 022647 | 022647 |
16 | Труба для жидкого топлива 1200 мм | 005898 | 005898 |
17 | Перемычка | 004367 | 004367 |
18 | Патрубок напорной трубы | 022380 | 022380 |
19 | Напорная труба | 003990 | 003990 |
20 | Мотор 90W | 005652 | 022388 |
21 | Трансформатор | 005901 | 028167 |
22 | Верхняя чать горелки Kroll | 005894 | 005895 |
23 | Колесо вентилятора | 005653 | 028207 |
24 | Корпус с горелочной трубой | 022383 | 022391 |
25 | Комплексный глушитель | 022384 | |
26 | Узел фиксации | 003834 | 005468 |
27 | Фланец горелки Kroll | 006237 | |
28 | Уплотнение фланца | 005892 | 005508 |
Фильтр для насоса | 005656 | 005656 | |
Фильтр для насоса | 005655 | 005655 |

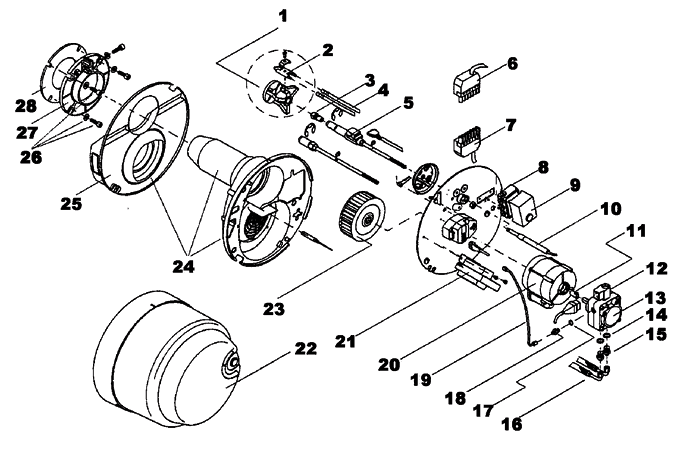

95S - 110S | ||
---|---|---|
1 | Кольцо пламени | 005364 |
2 | Двойной электрод | 005905 |
3 | Форсунка | по запросу |
4 | Кабель розжига | 005903 |
5 | Соединение форсунки с подогревателем топлива | 022395 |
6 | Колесо вентилятора | 005653 |
7 | Верхняя чать горелки Kroll | 005894 |
8 | Нижняя чать блока управления | 006868 |
9 | Панель управления | 006949 |
10 | Фотоэлектрические ячейки | 005933 |
11 | Аварийный выключатель | 005605 |
12 | Мотор 90W | 022388 |
13 | Муфта для двигателя | 005896 |
14 | Соленоидный клапан | 005897 |
15 | Насос | 006094 |
16 | Перемычка | 004314 |
17 | Патрубок шланга | 022377 |
18 | Труба для жидкого топлива 600 мм | 022647 |
18 | Труба для жидкого топлива 1200 мм | 005898 |
19 | Перемычка | 004367 |
20 | Патрубок напорной трубы | 022380 |
21 | Напорная труба | 022389 |
22 | Трансформатор | 005901 |
23 | 7-и контактное гнездо | 022374 |
24 | 7-и контактная вилка | 022373 |
25 | Вставка в кожух | 022390 |
26 | Корпус с горелочной трубой | 022383 |
27 | Узел фиксации | 005468 |
28 | Фланец горелки Kroll | 006237 |
28 | Уплотнение фланца | 005508 |
Фильтр для насоса | 005656 |
