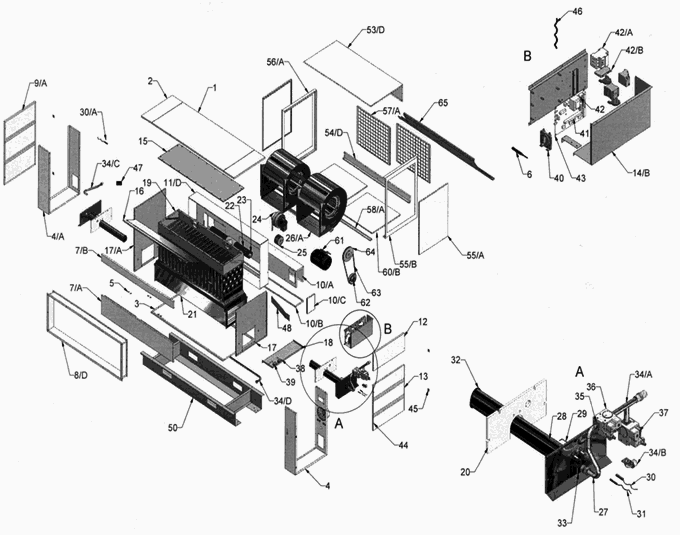

Запасные части
Kroll NK9, NK92, NK11, NK112
|
|
Смотрите также:
Теплогенераторы Kroll NK, NKA
Технические характеристики Kroll NK, NKA
Размеры Kroll NK, NKA
Запасные части Kroll NK3, NK32, NK4, NK 42, NK5, NK52, NK7, NK72
Запасные части Kroll NKA3, NKA32, NKA4, NKA42, NKA5, NKA 52, NKA 7, NKA 72
Запасные части Kroll NK3D, NK32D, NK4D, NK42D, NK5D, NK52D, NK7D, NK72D
Запасные части Kroll NK9, NK92, NK11, NK112
Запасные части Kroll NKA9, NKA92, NKA11, NKA112
|
|
|
NK9 |
NK92 |
NK11 |
NK112 |
| 1 |
Кожух |
|
|
|
|
| 2 |
Защитный экран |
|
|
|
|
| 3 |
Дно |
|
|
|
|
| 5 |
Ограничитель |
|
|
|
|
| 6 |
Сенсор |
035941 |
| 7A |
Нижний защитный экран |
|
|
|
|
| 7B |
Верхний защитный экран |
|
|
|
|
| 8D |
Панель на выходе воздуха |
|
|
|
|
| 9A |
Левая боковая панель |
|
|
|
|
| 11D |
Панель на входе воздуха |
|
|
|
|
| 12 |
Верхняя боковая панель |
|
|
|
|
| 13 |
Грязезащитная крышка |
|
|
|
|
| 14B |
Крышка блока управления |
|
|
|
|
| 15 |
Грязезащитная крышка |
|
|
|
|
| 16 |
Воздуховод |
|
|
|
|
| 17 |
Защитный экран DX |
|
|
|
|
| 1 7A |
Защитный экран DX |
|
|
|
|
| 18 |
Перегородка |
|
|
|
|
| 20 |
Затвор горелки Kroll |
|
|
|
|
| 21 |
Теплообменник |
|
|
|
|
| 22 |
Вытяжная труба |
|
|
|
|
| 23 |
Зажимное кольцо |
|
|
|
|
| 24 |
Вентилятор выхлопных газов |
|
|
|
|
| 25 |
Лопасти вентилятора |
|
|
|
|
| 26A |
Радиальный вентилятор |
|
|
|
|
| 27 |
Горелочная труба |
|
|
|
|
| 28 |
Ионизационный электрод |
035133 |
| 29 |
Электрод поджига |
035134 |
| 30 |
Трансформатор розжига |
035135 |
| 30A |
Кабель розжига |
035136 |
| 31 |
Кабель ионизации |
|
|
|
|
| 32 |
Горелка Kroll |
|
|
|
|
| 33 |
Форсунка для бытового газа |
035139 |
035139 |
035140 |
035140 |
|
Форсунка для пропана/бутана |
035143 |
035143 |
035144 |
035144 |
| 34B |
Смотровой глазок |
|
|
|
|
| 34C |
Соединителная труба SX |
|
|
|
|
| 34D |
Соединителная труба DX/SX |
|
|
|
|
| 35 |
Перемычка |
|
|
|
|
| 36 |
Газовый клапан |
035765 |
| 37 |
Катушка электромагнитного клапана |
035938 |
| 38 |
Термостат вентилятора |
|
| 39 |
Термостат перегрева |
036363 |
| 40 |
Датчик давления |
|
| 41 |
Печатная плата контроля пламени |
035937 |
| 42 |
Предохранитель |
|
|
|
|
| 42A |
Предохранитель |
|
|
|
|
| 42B |
Предохранитель |
|
|
|
|
| 43 |
Монтажная плата |
035942 |
| 44 |
Поворотный запор |
|
|
|
|
| 45 |
Крепления рамы |
|
|
|
|
| 46 |
Красная трубка |
|
|
|
|
| 47 |
Трансформатор |
|
|
|
|
| 48 |
Воздуховод |
|
|
|
|
| 50 |
Основание |
|
|
|
|
| 55A |
Грязезащитная крышка |
|
|
|
|
| 55B |
Рама SX |
|
|
|
|
| 56A |
Рама DX |
|
|
|
|
| 57A |
Решетка на выходе воздуха |
|
|
|
|
| 58A |
Подсоединение |
|
|
|
|
| 61 |
Мотор |
|
|
|
|
| 62 |
Шкив |
|
|
|
|
| 63 |
Ремень вентилятора |
|
|
|
|
| 64 |
Шкив |
|
|
|
|
| 65 |
Опора плиты |
|
|
|
|
|
