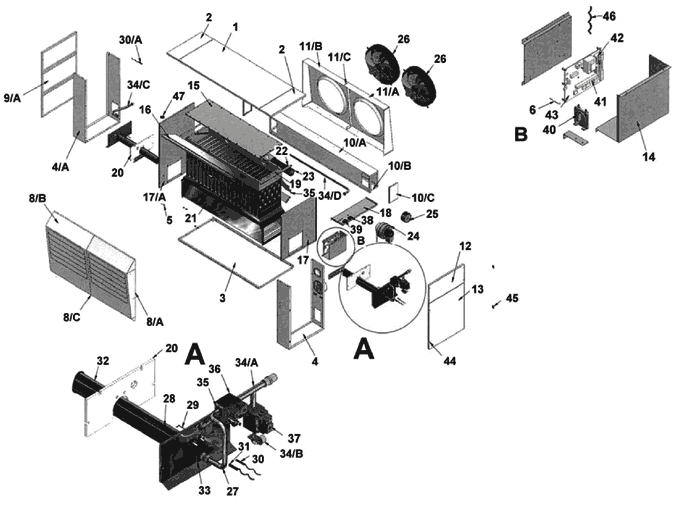

Запасные части
Kroll N9, N94, N11, N114
|
|
N9 |
N94 |
N11 |
N114 |
| 1 |
Кожух |
|
|
|
|
| 2 |
Защитный экран |
|
|
|
|
| 3 |
Дно |
|
|
|
|
| 5 |
Ограничитель |
|
|
|
|
| 6 |
Сенсор |
035941 |
|
035941 |
|
| 8A |
Панель на выходе воздуха DX |
|
|
|
|
| 8B |
Панель на выходе воздуха SX |
|
|
|
|
| 8C |
Панель на выходе воздуха |
|
|
|
|
| 9A |
Грязезащитная крышка |
|
|
|
|
| 11A |
Панель на входе воздуха DX |
|
|
|
|
| 11B |
Панель на входе воздуха SX |
|
|
|
|
| 11C |
Средняя панель на входе воздуха |
|
|
|
|
| 12 |
Верхняя боковая панель |
|
|
|
|
| 13 |
Грязезащитная крышка |
|
|
|
|
| 14 |
Крышка блока управления |
|
|
|
|
| 15 |
Грязезащитная крышка |
|
|
|
|
| 16 |
Воздуховод |
|
|
|
|
| 17 |
Защитный экран DX |
|
|
|
|
| 17A |
Защитный экран SX |
|
|
|
|
| 18 |
Перегородка |
|
|
|
|
| 20 |
Затвор горелки Kroll |
|
|
|
|
| 21 |
Камера сгорания |
|
|
|
|
| 22 |
Вытяжная труба |
|
|
|
|
| 23 |
Зажимное кольцо |
|
|
|
|
| 24 |
Вентилятор выхлопных газов |
|
|
|
|
| 25 |
Лопасти вентилятора |
|
|
|
|
| 26 |
Осевой вентилятор |
035701 |
|
|
|
| 27 |
Горелочная труба |
|
|
|
|
| 28 |
Ионизационный электрод |
035133 |
| 29 |
Электрод поджига |
035134 |
| 30 |
Кабель розжига |
035135 |
| 30A |
Кабель розжига |
035136 |
| 31 |
Кабель ионизации |
|
|
|
|
| 32 |
Горелка Kroll |
|
|
|
|
| 33 |
Форсунка для бытового газа |
035139 |
035140 |
|
Форсунка для пропана/бутана |
035143 |
035144 |
| 34A |
Труба 3 |
|
|
|
|
| 34B |
Смотровой глазок |
|
|
|
|
| 34C |
Соединителная труба SX |
|
|
|
|
| 34D |
Соединителная труба DX/SX |
|
|
|
|
| 35 |
Перемычка |
|
|
|
|
| 36 |
Газовый клапан |
035765 |
|
035765 |
|
| 37 |
Катушка электромагнитного клапана |
035938 |
| 38 |
Термостат вентилятора |
|
| 39 |
Термостат перегрева |
036363 |
| 40 |
Датчик давления |
|
| 41 |
Печатная плата контроля пламени |
035937 |
| 42 |
Предохранитель |
|
| 43 |
Монтажная плата |
035942 |
| 44 |
Поворотный запор |
|
|
|
|
| 45 |
Крепления рамы |
|
|
|
|
| 46 |
Красная трубка |
|
|
|
|
|
