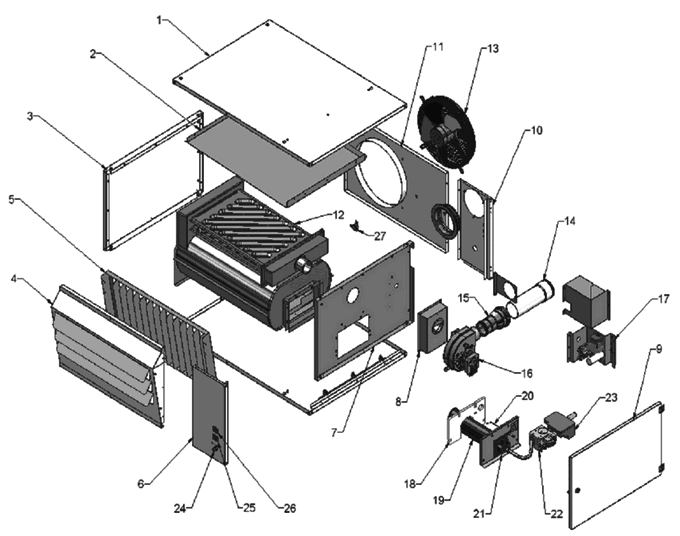

Запасные части
Kroll N2, N3, N4
|
|
N2 |
N3 |
N4 |
| 1 |
Кожух |
|
|
|
| 2 |
Защитный экран |
|
|
|
| 3 |
Левая боковая панель |
|
|
|
| 4 |
Панель на выходе воздуха |
|
|
|
| 5 |
Панель на входе воздуха |
|
|
|
| 6 |
Передняя панель DX |
|
|
|
| 7 |
Защитный экран |
|
|
|
| 8 |
Опора |
|
|
|
| 9 |
Грязезащитная крышка |
|
|
|
| 10 |
Задняя панель DX |
|
|
|
| 11 |
Панель на входе воздуха |
|
|
|
| 12 |
Теплообменник |
|
|
|
| 13 |
Осевой вентилятор |
|
|
035702 |
| 14 |
Горелочная труба |
|
|
|
| 15 |
Соединение |
|
|
|
| 16 |
Вентилятор выхлопных газов |
|
|
|
| 17 |
Панель управления |
|
|
|
| 18 |
Затвор горелки Kroll |
|
|
|
| 19 |
Горелка Kroll |
|
|
044408 |
| 20 |
Ионизационный электрод |
0351 26 |
| 21 |
Форсунка для бытового газа |
0321 27 |
0351 28 |
0351 29 |
|
Форсунка для пропана/бутана |
035130 |
035131 |
035132 |
| 22 |
Газовый клапан |
035765 |
| 23 |
Контроль поджига |
035766 |
| 24 |
Термостат перегрева |
036363 |
| 25 |
Индикатор красный |
|
|
|
| 26 |
Индикатор зеленый |
|
|
|
| 27 |
Термостат |
|
|
|
| без чертежа |
| |
Датчик давления |
|
038671 |
|
|
