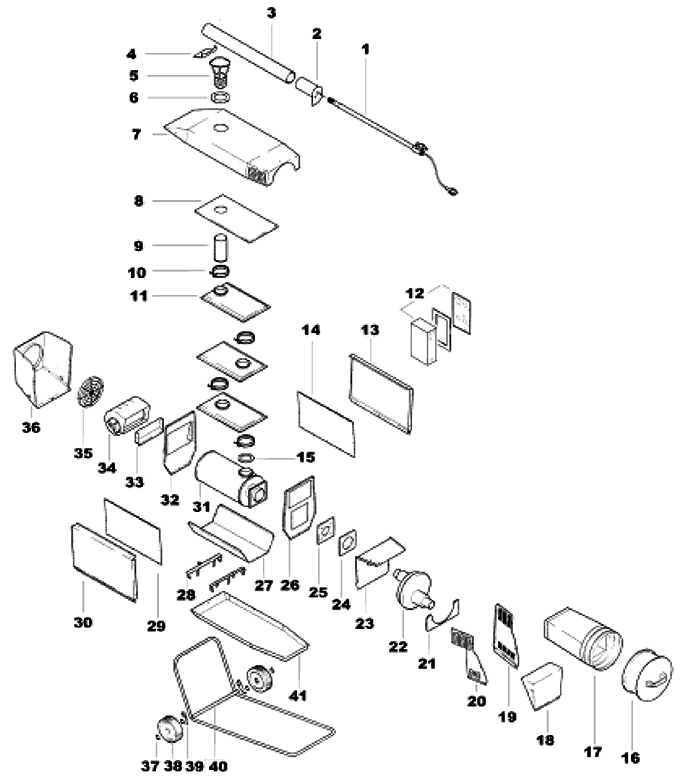

MP 20 |
MP 40 |
| 1 |
Всасывающий конвейер |
024760 |
| 2 |
Держатель дымохода |
041336 |
| 3 |
Дымоход |
012473 |
| 4 |
Держатель дымохода |
041335 |
| 5 |
Защита от дождя для дымохода |
012503 |
| 6 |
Круглая крепежная пластина |
029440 |
| 7 |
Кожух |
029441 |
029530 |
| 8 |
Кожух внутри |
024726-01 |
025801 |
| 9 |
Вытяжная труба |
002853 |
001560 |
| 10 |
Зажимное кольцо |
001287 |
001287 |
| 11 |
Теплообменник |
024539 |
|
| 12 |
Блок управления |
041132 |
| 13 |
Боковая панель левая |
029447 |
029536 |
| 14 |
Боковая панель внутренняя правая |
024724-01 |
025807 |
| 15 |
Прокладка |
025191 |
| 16 |
Кожух |
024896 |
025828 |
| 17 |
Переходник |
024596 |
025833 |
| 18 |
Кожух горелки Kroll |
029442 |
029531 |
| 19 |
Всасывающий лист, правая |
029445 |
029534 |
| 20 |
Всасывающий лист, левая |
029444 |
029533 |
| 21 |
Передняя пластина |
029443 |
029532 |
| 22 |
Горелка Kroll |
024427 |
041151 |
| 23 |
Разделительный лист |
041314 |
041317 |
| 24 |
Ответный фланец камеры сгорания |
024698 |
| 25 |
Изоляция фланца |
024696 |
| 26 |
Панель выхода воздуха внутри |
024723-01 |
025805 |
| 27 |
Основание внутри |
024725 |
025806 |
| 28 |
Узел фиксации перед креплением заднего блока |
024720
024721 |
025802
025803 |
| 29 |
Боковая панель внутри левая |
025573-01 |
025808 |
| 30 |
Боковая панель внутренняя правая |
024724-01 |
029537 |
| 31 |
Камера сгорания |
024599 |
| 32 |
Панель воздуховода внутри |
024722-01 |
025804 |
| 33 |
Держатель вентилятора |
024732 |
025809 |
| 34 |
Вентилятор радиальный |
024434 |
026024 |
| 35 |
Защитная решетка |
029501 |
029524 |
| 36 |
Панель воздуховода |
029446 |
029535 |
| 37 |
Шайба |
003519 |
| 38 |
Колесо |
037349 |
| 39 |
Transport stand |
041312 |
041315 |
| 41 |
Основание |
041313 |
041316 |
