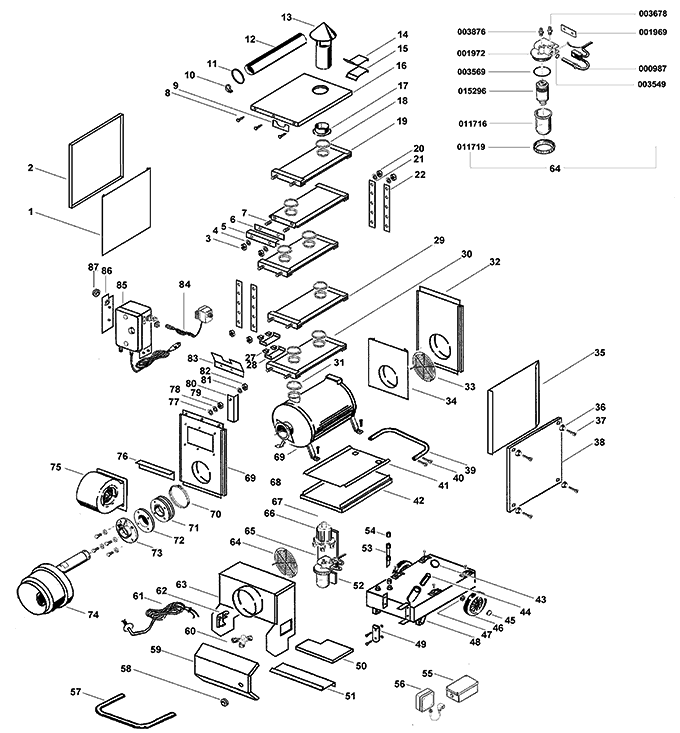

| 1 |
Защитный экран |
002861 |
| 2 |
Боковая панель |
002955 |
| 3 |
Гайка |
003504 |
| 4 |
Шайба |
003548 |
| 5 |
Крышка теплообменника |
002876 |
| 6 |
Уплотнение теплообменника |
012788 |
| 7 |
Резьбовой вывод |
004345 |
| 8 |
Самоблокирующийся винт |
003539 |
| 9 |
Основание дымохода |
002959 |
| 10 |
Легкая конструкция зажима |
003354 |
| 11 |
Кольцо |
003450 |
| 12 |
Часть дымохода |
012474 |
| 13 |
Защита от дождя |
012504 |
| 14 |
Верхее крепление дымохода |
002957 |
| 15 |
Нижнее крепление дымохода |
002958 |
| 16 |
Кожух |
001327 |
| 17 |
Разъем дымохода |
002893 |
| 18 |
Зажимные кольца |
001305 |
| 19 |
Выходной элемент |
001299 |
| 20 |
Гайка |
003504 |
| 21 |
Шайба |
003548 |
| 22 |
Прокладка теплообменника |
002918 |
| 23 |
Картридж нагревателя |
012792 |
| 27 |
Зажим |
012711 |
| 28 |
Держатель датчика |
002854 |
| 29 |
Элемент теплообменника |
001298 |
| 30 |
Входной элемент теплообменника |
001297 |
| 31 |
Зажимные кольца |
001287 |
| 32 |
Панель выхода воздуха |
001326 |
| 33 |
Защитная решетка |
012544 |
| 34 |
Защитный экран |
002347 |
| 35 |
Защитный экран |
002861 |
| 36 |
Конусное резьбовое соединение |
003662 |
| 37 |
Винт |
003674 |
| 38 |
Боковая панель |
002955 |
| 39 |
Ручка |
012804 |
| 40 |
Самоблокирующийся винт |
003539 |
| 41 |
Защитный экран |
002342 |
| 42 |
Монтажная пластина |
001324 |
| 43 |
Крышка бака |
005620 |
| 44 |
Фильтр бака |
005619 |
| 45 |
Быстрозажимной фиксатор |
003764 |
| 46 |
Колесо |
037349 |
| 47 |
Шайба |
003519 |
| 48 |
Бак |
000887-01 |
| 49 |
Указатель уровня масла |
006347 |
| 50 |
Защита дна |
035028 |
| 51 |
Разделительный лист |
002969 |
| 52 |
Монтажная пластина |
011717 |
| 53 |
Всасывающая труба |
002354 |
| 54 |
Прямое винтовое соединение |
003422 |
| 55 |
Принадлежности блока управления |
035026 |
| 56 |
Датчик CO (опционально) |
035053 |
| 57 |
Ручка |
002951 |
| 58 |
Кабельный рукав |
006461 |
| 59 |
Кожух |
001658 |
| 60 |
Переключающий клапан |
005161 |
| 61 |
Крепеж гильзы фильтра |
000889 |
| 62 |
Остановочный лист |
002971 |
| 63 |
Кожух горелки Kroll |
001660 |
| 64 |
Защитная решетка |
012559 |
| 65 |
Масляный фильтр |
000783 |
| 66 |
Деаэратор топлива |
012793 |
| 67 |
Крепление пластины |
021222 |
| 68 |
Камера сгорания |
001294 |
| 69 |
Панель воздуховода |
001325 |
| 70 |
Зажимные кольца |
001314 |
| 71 |
Фланец горелки Kroll |
006237 |
| 71a |
Прокладка |
002323 |
| 72 |
Прокладка |
005892 |
| 73 |
Кронштейн горелки Kroll |
001082 |
| 74 |
Горелка Kroll |
012807 |
| 75 |
Вентилятор |
005997 |
| 76 |
Уголок |
002956 |
| 77 |
Шайба |
003447 |
| 78 |
Шайба пружинного фиксатора |
003455 |
| 79 |
Гайка |
003504 |
| 80 |
Брызговик |
002872 |
| 81 |
Шайба пружинного фиксатора |
003455 |
| 82 |
Гайка |
003504 |
| 83 |
Воздуховод |
002877 |
| 84 |
Комнатный термостат |
000885 |
| 85 |
Блок управления |
035024-01 |
| 86 |
Изоляционные пластины |
002940 |
| 87 |
Скрученный патрубок |
006669 |
