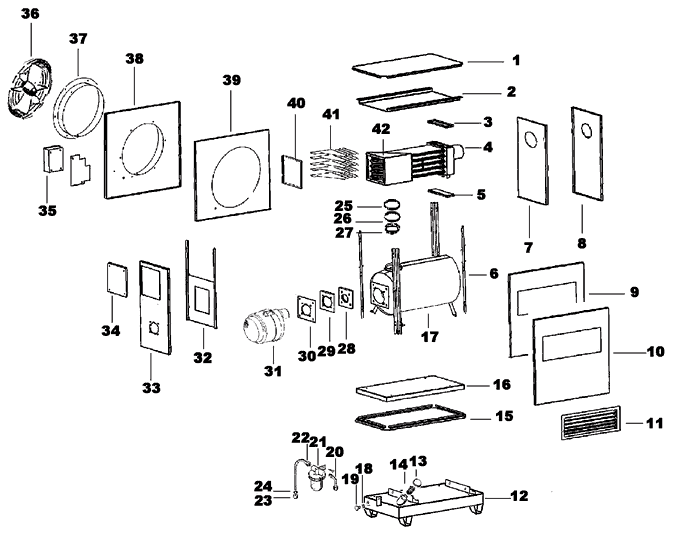

Запасные части
Kroll 25SL, 40SL, 50SL, 70SL
|
|
25 SL |
40 SL |
55 SL |
70 SL |
| 1 |
Кожух |
032094 |
028080 |
032220 |
033910 |
| 2 |
Защитный экран |
031785 |
031807 |
032226 |
033916 |
| 3 |
Грязезащитная крышка |
027853 |
027853 |
027853 |
027853 |
|
Перемычка |
005256 |
005256 |
005256 |
005256 |
| 4 |
Подсоединение к дымоходу |
027830 |
027830 |
027830 |
002807 |
| 5 |
Грязезащитная крышка |
027853 |
027853 |
027853 |
027853 |
|
Перемычка |
005256 |
005256 |
005256 |
005256 |
| 6 |
Опора |
031774 |
031796 |
032213 |
033903 |
| 7 |
Защитный экран |
031784 |
031806 |
032225 |
033915 |
| 8 |
Задняя панель |
031780 |
031802 |
032219 |
033909 |
| 9 |
Защитный экран |
031783 |
031805 |
032224 |
033914 |
| 10 |
Панель на выходе воздуха |
031779 |
031801 |
032218 |
033908 |
| 11 |
Заслонка на выходе воздуха |
005499 |
027866 |
005862 |
033972 |
| 12 |
Бак |
034743 |
034045 |
034748 |
034053 |
| 13 |
Заглушка |
005620 |
005620 |
005620 |
005620 |
| 14 |
Резервуар фильтра |
005677 |
005677 |
005677 |
005677 |
| 15 |
Низ плиты |
031775 |
031797 |
032214 |
033904 |
| 16 |
Промежуточное дно |
031811 |
031812 |
032221 |
033911 |
| 17 |
Камера сгорания |
027818 |
027890 |
027904 |
027841 |
| 18 |
Перемычка |
012778 |
012778 |
012778 |
012778 |
| 19 |
Заглушка |
003654 |
003654 |
003654 |
003654 |
| 20 |
Облицовка резьбового соединения |
003807 |
003807 |
003807 |
003807 |
| 21 |
Масляный фильтр |
005883 |
005883 |
005883 |
005883 |
| 22 |
Всасывающая труба |
002354 |
002354 |
002354 |
002354 |
| 23 |
Винтовая крышка |
003407 |
003407 |
003407 |
003407 |
| 24 |
Режущее кольцо |
003393 |
003393 |
003393 |
003393 |
| 25 |
Зажимные кольца |
001305 |
001305 |
001305 |
001314 |
| 26 |
Центрирующее кольцо |
|
|
|
001773 |
| 27 |
Перемычка |
012834 |
012834 |
012834 |
011563 |
| 28 |
Изоляция |
027004 |
027004 |
027004 |
027004 |
| 29 |
Контрфланец камеры сгорания |
026386 |
026386 |
026386 |
026386 |
| 30 |
Диск горелки Kroll |
028593 |
028593 |
028593 |
028593 |
| 31 |
Горелка Kroll |
027485 |
027486 |
027487 |
005785 |
| 32 |
Защитный экран |
031781 |
031803 |
032222 |
033912 |
| 33 |
Передняя панель |
031776 |
031798 |
032215 |
033905 |
| 34 |
Кожух |
031777 |
031799 |
032216 |
033906 |
| 35 |
Панель управления |
037195 |
031795 |
037195 |
031795 |
| 36 |
Осевой вентилятор |
026698 |
026699 |
026700 |
026701 |
| 37 |
Впуск |
027364 |
027365 |
027368 |
027369 |
| 38 |
Боковая панель впускного отверстия |
031778 |
031800 |
032217 |
033907 |
| 39 |
Защитный экран |
031782 |
031804 |
032223 |
033913 |
| 40 |
Грязезащитная крышка |
027230 |
027230 |
027263 |
026366 |
|
Перемычка |
005256 |
005256 |
005256 |
005256 |
| 41 |
Турбулятор |
029228 5x |
029228 5x |
029228 7x |
029228 9x |
| 42 |
Теплообменник |
031787 |
031809 |
032228 |
033918 |
|
