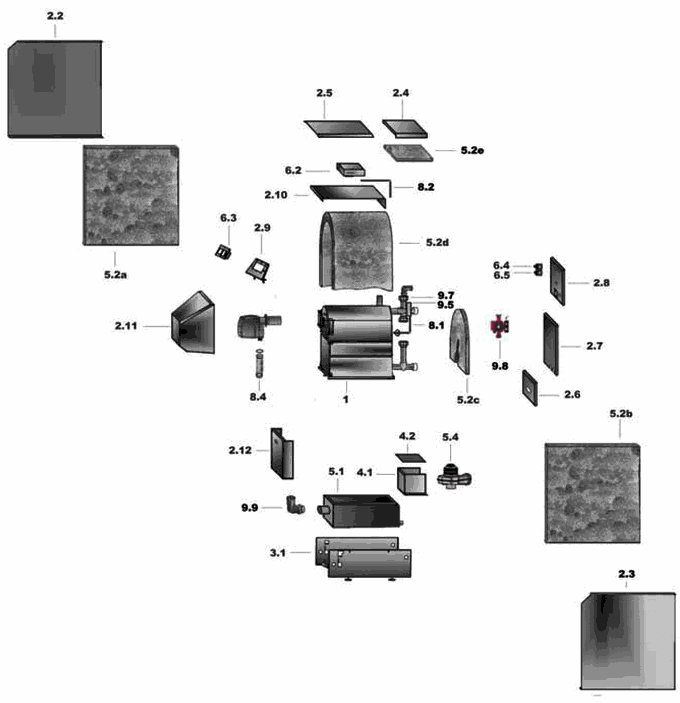

| 1 |
Котел без кожуха |
030573 |
| 2 |
Части кожуха |
| 2.1 |
Кожух котла в сборе. |
035305 |
| 2.2 |
Левая боковая панель |
037268 |
| 2.3 |
Правая боковая панель |
037269 |
| 2.4 |
Задняя часть кожуха |
037267 |
| 2.5 |
Передняя часть кожуха |
037266 |
| 2.6 |
Задняя нижняя панель |
037272 |
| 2.7 |
Задняя панель в середине |
037271 |
| 2.8 |
Задняя верхняя панель |
037270 |
| 2.9 |
Лицевая панель |
037273 |
| 2.10 |
Лист внутри |
037275 |
| 2.11 |
Кожух горелки Kroll |
036863 037655 |
| 2.12 |
Переднее покрытие |
036865 |
| 3 |
Части гнезда |
| 3.1 |
Основание котла |
037274 |
| 4 |
Другие металлические части |
| 4.1 |
Вентиляторный отсек |
037303 |
| 4.2 |
Кожух для вентиляторного отсека |
037304 |
| 5 |
Компонетны |
| 5.1 |
Теплообменник |
031662 |
| 5.2 |
Комплект изоляции |
037344 |
| 5.4 |
Вентилятор смонтированный |
031826 |
| 5.5 |
Уплотнительная полоса для теплообменника |
031369 |
| 5.6 |
Горелка Kroll |
|
| 6 |
Элементы управления и передатчик |
| 6.1 |
Комплект контроллеров |
038920 |
| 6.2 |
Контроллер |
038921 |
| 6.3 |
Панель управления в сборе |
036554 |
| 6.4 |
Термостат перегрева 100°C |
026704 |
| 6.5 |
Термостат перегрева 90°C |
035851 |
| 6.6 |
Сенсор отопления |
031824 |
| 6.7 |
Сенсор внешний |
032390 |
| 6.8 |
Датчик температуры котла |
035842 |
| 6.9 |
Обратный температурный датчик |
035843 |
| 6.10 |
Температурный датчик накопительной емкости |
035844 |
| 6.11 |
Температурный датчик выхлопных газов |
035847 |
| 6.12 |
Шнур питания |
035850 |
| 6.13 |
Красный выключатель |
037501 |
| 6.14 |
Контрольный предохранитель |
037231 |
| 6.15 |
Главный предохранитель |
037232 |
| 8 |
Другие соединительные элементы |
| 8.1 |
Нижняя вакуумная трубка |
037346 |
| 8.2 |
Ваккумная трубка сверху |
032905 |
| 8.3 |
Труба горелки Kroll - теплообменник |
037659 |
| 9 |
Принадлежности |
| 9.1 |
Чаша только |
036424 |
| 9.2 |
Кожух только |
031132 |
| 9.3 |
Насос для поддона со смолой |
034207 |
| 9.4 |
Поддон со смолой |
035314 |
| 9.5 |
Сервопривод |
037338 |
| 9.6 |
Вилка клапана |
037339 |
| 9.7 |
4-ходовой кран |
037341 |
| 9.8 |
Насос |
036958 |
| 9.9 |
HT-изгиб |
031374 |
| 9.10 |
Щетка котла |
033312 |
| 9.11 |
Фильтрующий материал 5 кг |
037278 |
