BK 20 |
BK 30 |

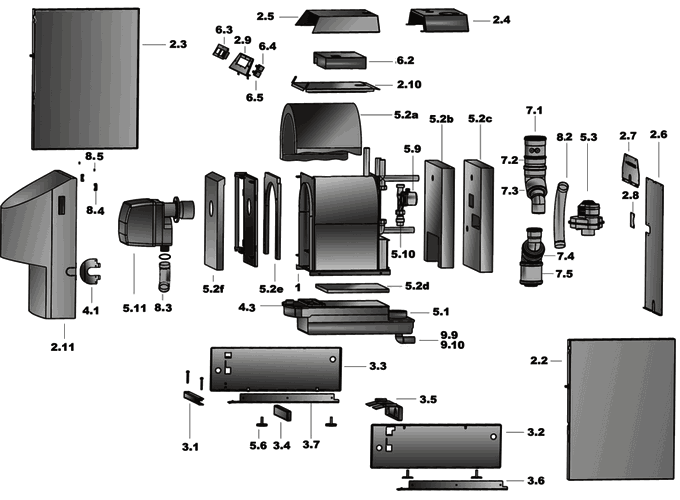

| 1 |
Котел без кожуха |
035047 |
035048 |
| 2 |
Части кожуха |
| 2.1 |
Кожух котла в сборе. |
034877-01 |
032929-01 |
| 2.2 |
Правая боковая панель |
037136 |
037181 |
| 2.3 |
Левая боковая панель |
037143 |
037183 |
| 2.4 |
Задняя часть кожуха |
037148 |
037185 |
| 2.5 |
Передняя часть кожуха |
037154 |
037187 |
| 2.6 |
Задняя нижняя панель |
037156 |
037189 |
| 2.7 |
Задняя верхняя панель |
037158 |
037191 |
| 2.8 |
Сплошная задняя панель |
037160 |
037193 |
| 2.9 |
Лицевая панель |
037132 |
037195 |
| 2.10 |
Монтажная пластина |
034886-02 |
032952-02 |
| 2.11 |
Передняя часть кожуха |
035315-02 |
035316-02 |
| 3 |
Части гнезда |
| 3.1 |
Крепление |
036439 |
036103 |
| 3.2 |
Правая боковая плита основания |
034887-01 |
032959-01 |
| 3.3 |
Левая боковая плита основания |
034888-01 |
032960-01 |
| 3.4 |
Перекладина основания спереди |
034889-01 |
032961-01 |
| 3.5 |
Перекладина основания сзади |
036440 |
036114 |
| 3.6 |
Правая опора кронштейна |
034904-01 |
032962-01 |
| 3.7 |
Левая опора кронштейна |
034905-01 |
032938-01 |
| 4 |
Другие металлические части |
| 4.1 |
Прокладка для закрепления кожуха |
036967 |
036967 |
| 4.2 |
Кронштейн для фиксации котла |
037400 |
037400 |
| 4.3 |
Кронштейн теплообменника |
037111 |
037111 |
| 5 |
Компонетны |
| 5.1 |
Теплообменник |
035049 |
035050 |
| 5.2 |
Комплект изоляции |
035181 |
035182 |
| 5.3 |
Вентилятор выхлопных газов смонтированный |
037069 |
037069 |
| 5.4 |
Защитная крышка для мотора вентилятора |
037083 |
037083 |
| 5.5 |
Верхняя чать горелки Kroll Giersch |
036552 |
036552 |
| 5.6 |
Основание котла |
035457 |
035457 |
| 5.7 |
Штуцер для измерения вакуума |
037222 |
037222 |
| 5.8 |
Упаковка для теплообменника |
035401 |
035401 |
| 5.9 |
Циркуляционный насос |
036319 |
036319 |
| 5.10 |
Стопорный клапан |
037528 |
037528 |
| 5.11 |
Горелка Kroll |
037474 |
037476 |
| 5.12 |
Люк горелки Kroll |
037526 |
037527 |
| 6 |
Элементы управления и передатчик |
| 6.1 |
Комплект контроллеров |
038923 |
038923 |
| 6.2 |
Контроллер |
038922 |
038922 |
| 6.3 |
Панель управления в сборе |
037515 |
037515 |
| 6.4 |
Термостат перегрева 100°C |
026704 |
026704 |
| 6.5 |
Термостат перегрева 90°C |
035851 |
035851 |
| 6.6 |
Сенсор отопления |
031824 |
031824 |
| 6.7 |
Сенсор внешний |
032390 |
032390 |
| 6.8 |
Датчик температуры котла |
035842 |
035842 |
| 6.9 |
Обратный температурный датчик |
035843 |
035843 |
| 6.10 |
Температурный датчик накопительной емкости |
035844 |
035844 |
| 6.11 |
Температурный датчик выхлопных газов |
035847 |
035847 |
| 6.12 |
Шнур питания |
035850 |
035850 |
| 6.13 |
Красный выключатель |
037501 |
037501 |
| 6.14 |
Контрольный предохранитель |
037231 |
037231 |
| 6.15 |
Главный предохранитель |
037232 |
037232 |
| 7 |
Вытяжная труба с вентилятором |
036786 |
036786 |
| 7.1 |
Пластиковая труба стандартная PO DN 125/80 |
037502 |
037502 |
| 7.2 |
Концентрический переходник части из металла в пластик |
037503 |
037503 |
| 7.3 |
Концентрические дуги со штуцером |
037504 |
037504 |
| 7.4 |
Концентрические дуги со штуцером |
037505 |
037505 |
| 7.5 |
Двойная муфта с уплотнением |
037506 |
037506 |
| 8 |
Другие соединительные элементы |
| 8.1 |
Силиконовый шланг для вакуумной трубки |
005038 |
005038 |
| 8.2 |
Всасывающая труба |
036994 |
036994 |
| 8.3 |
Труба горелки Kroll - теплообменник |
031346 |
031346 |
| 8.4 |
Предохранитель |
035546 |
035546 |
| 8.5 |
Предохранитель |
037087 |
037087 |
| 9 |
Принадлежности |
| 9.1 |
Набор соединительных труб |
037211 |
037211 |
| 9.2 |
Нейтрализационная коробка без насоса |
035314 |
035314 |
| 9.3 |
Нейтрализационная коробка с насосом |
035670 |
035670 |
| 9.4 |
Чаша только |
036424 |
036424 |
| 9.5 |
Кожух только |
031132 |
031132 |
| 9.6 |
Насос для нейтрализационной коробки |
034207 |
034207 |
| 9.7 |
HT - изгиб |
031422 |
031422 |
| 9.8 |
Дробить для нейтрализационной коробки |
031278 |
031278 |
| 9.9 |
Угол для сифона |
035710 |
035710 |
| 9.10 |
Перемычка |
035981 |
035981 |
| 9.11 |
Щетка котла |
033312 |
033312 |
